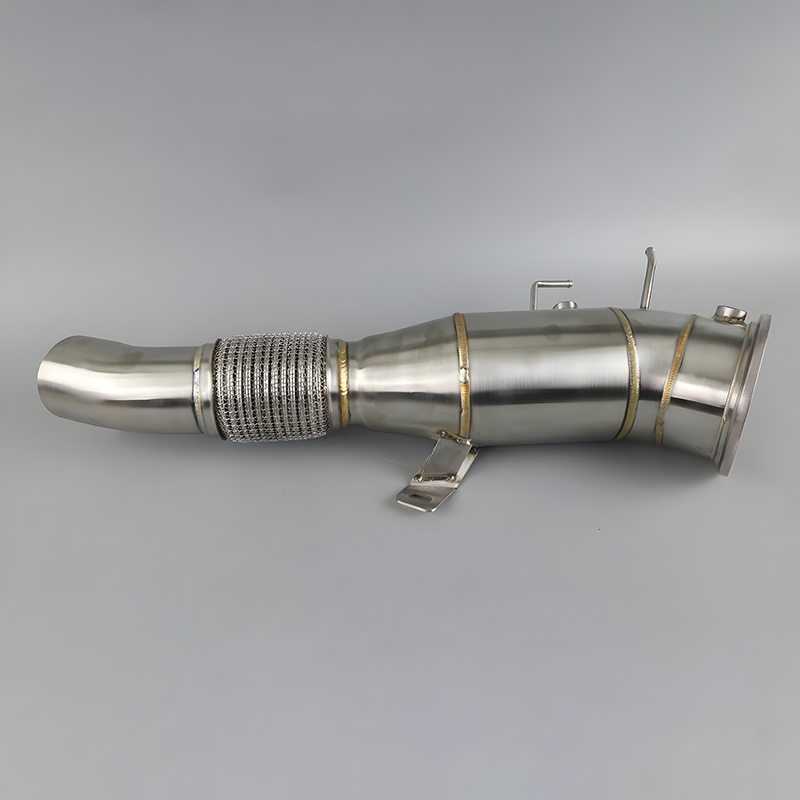

เบื่อกับท่อไอเสีย B58 ทั่วๆ ไปในท้องตลาดที่มีปัญหาจุกจิกหรือไม่? เรารู้ดีว่าความแม่นยำคือหัวใจสำคัญของการปรับแต่งสมรรถนะ วันนี้ เราจะมาเปิดเผยกระบวนการอันเข้มงวดในการพัฒนาท่อไอเสียสำหรับ เครื่องยนต์ BMW B58 GEN3และเปิดตัวผลิตภัณฑ์ท่อขนาด 4.5 นิ้ว 5 นิ้ว และ 5.8 นิ้ว อย่างยิ่งใหญ่ เพื่อตอบสนองความต้องการที่หลากหลาย ตั้งแต่ท่อขั้นสูงบนท้องถนนไปจนถึงท่อขนาดใหญ่!

เหตุใด “การพัฒนาอย่างแม่นยำ” จึงมีความสำคัญ?

ห้องเครื่อง B58 มีขนาดกระทัดรัด โครงสร้างตัวถังเดิมมีความซับซ้อน เส้นทางท่อไอเสียและช่องว่างระหว่างชิ้นส่วนโดยรอบ (กังหัน แผ่นกันความร้อน คานขวางตัวถัง เพลาขับ ตัวถัง) มีความแม่นยำมาก ข้อผิดพลาดเพียงเล็กน้อยอาจทำให้เกิดปัญหาในการติดตั้งและการสั่นพ้องที่ผิดปกติ หรือแม้แต่ความเสียหายต่อชิ้นส่วนและปัญหาความปลอดภัย การออกแบบสากลหรือการคัดลอกแบบง่ายๆ จะไม่สามารถใช้ได้ในกรณีนี้!

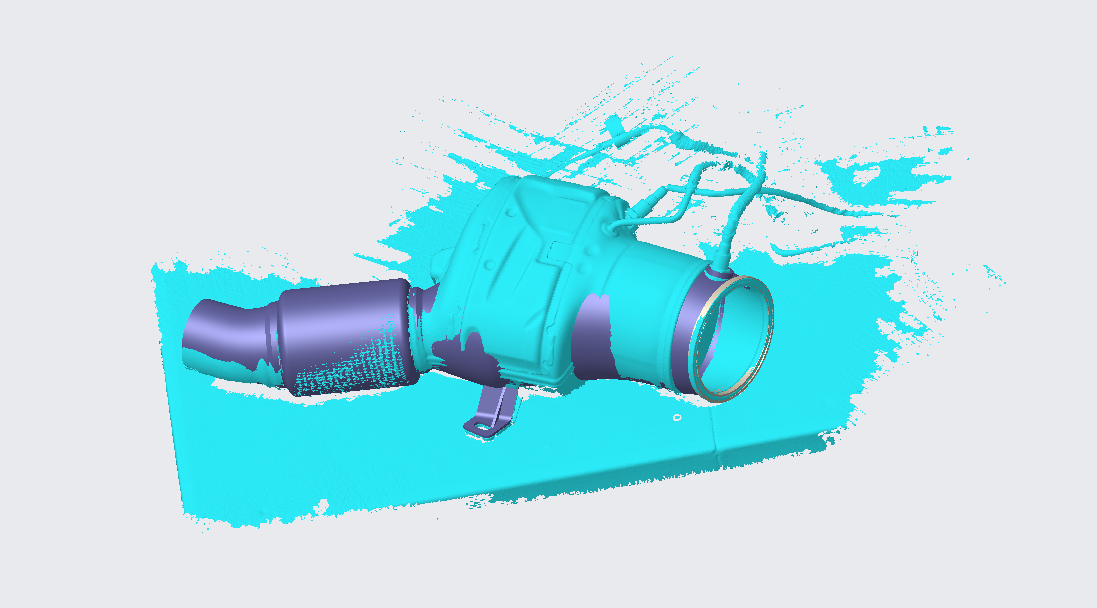

1.จุดเริ่มต้นที่แม่นยำ: การสแกน 3 มิติของข้อมูลแชสซีดั้งเดิม

ในช่วงเริ่มต้นของการพัฒนา จะใช้เครื่องสแกน 3 มิติความแม่นยำสูงเพื่อทำการสแกนเต็มรูปแบบของตัวถังเดิมและระบบไอเสียของรุ่นเป้าหมายที่ติดตั้งเครื่องยนต์ B58 GEN3

รับข้อมูลเชิงพื้นที่ระดับมิลลิเมตรเพื่อคืนค่าตำแหน่งทางออกของกังหัน มุม ทิศทางของท่อ และความสัมพันธ์เชิงพื้นที่ของจุดรบกวนที่อาจเกิดขึ้นทั้งหมดได้อย่างแม่นยำ นี่คือรากฐานของงานทั้งหมดที่ตามมา โดยรับรองว่าส่วนหัวที่พัฒนาขึ้นสามารถ "ผสานรวม" เข้ากับสภาพแวดล้อมทางเรขาคณิตที่ซับซ้อนของยานพาหนะเดิมได้อย่างสมบูรณ์แบบ

2.การสร้างแบบจำลองดิจิทัลและการออกแบบที่เหมาะสมที่สุด

วิศวกรของเราสร้างแบบจำลอง 3 มิติในซอฟต์แวร์ CAD ระดับมืออาชีพโดยอิงตามข้อมูลการสแกนที่แม่นยำ

ข้อควรพิจารณาในการออกแบบหลัก:

• พอดีอย่างสมบูรณ์แบบ: เป้าหมายหลักคือการทำให้แน่ใจว่าสามารถติดตั้งส่วนหัวใหม่ในตำแหน่งเดียวกับส่วนเดิม โดยรักษาระยะห่างที่ปลอดภัยจากส่วนประกอบโดยรอบทั้งหมด

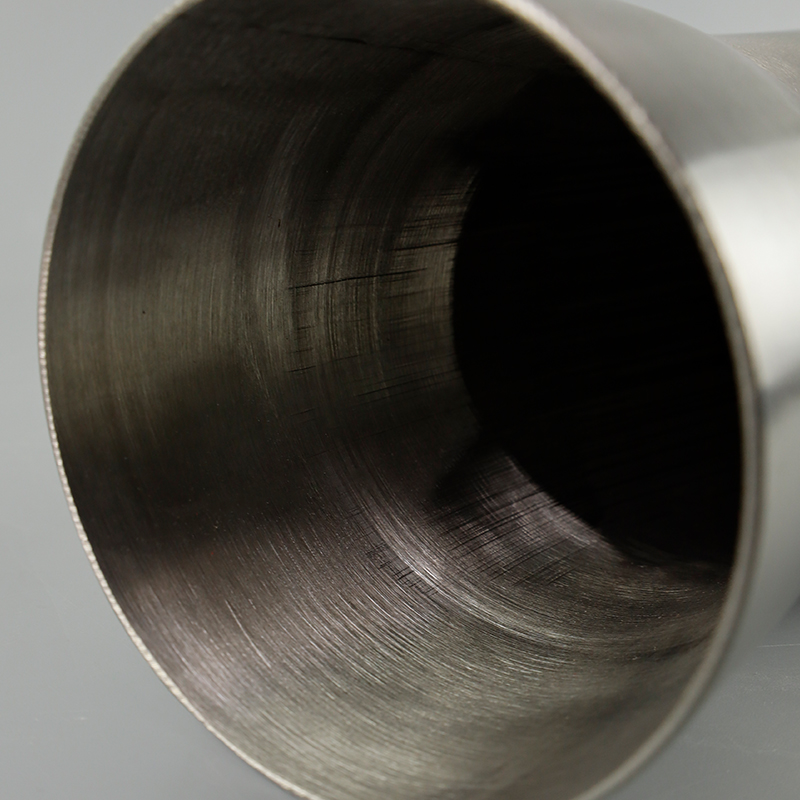

• พลวัตการไหลของอากาศ: การออกแบบเส้นผ่านศูนย์กลางภายในท่ออย่างพิถีพิถัน (มีให้เลือกสามตัวเลือก: 4.5" / 5" / 5.8"!) มุมโค้งและความโค้งเพื่อเพิ่มประสิทธิภาพการไหลของก๊าซไอเสีย และลดความปั่นป่วนและแรงดันย้อนกลับ
• วัสดุและกระบวนการ: เลือกใช้สแตนเลส 304 เพื่อให้ทนทานต่ออุณหภูมิสูงและการกัดกร่อนได้ดีเยี่ยม
• การรวมเซ็นเซอร์: สำรองตำแหน่งเซ็นเซอร์ออกซิเจนเดิมอย่างแม่นยำเพื่อให้แน่ใจว่าสัญญาณแม่นยำโดยไม่มีรหัสข้อผิดพลาด

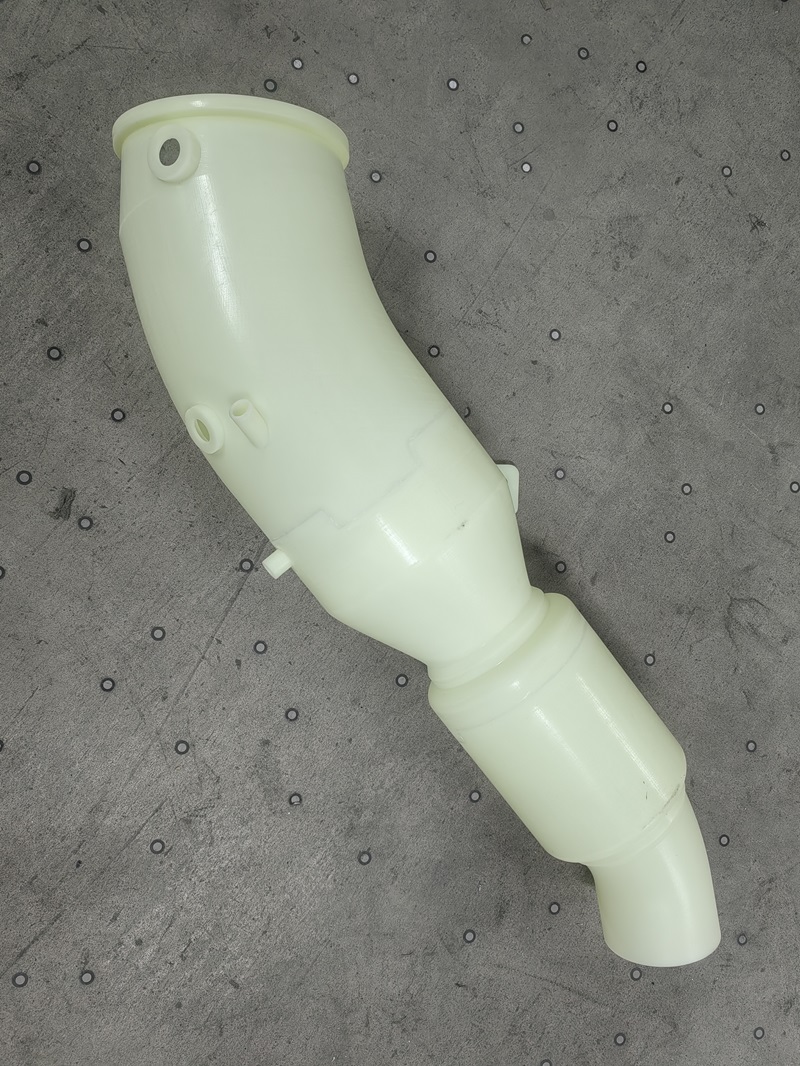

3.แบบร่างการออกแบบเป็นเพียงขั้นตอนแรกเท่านั้น! เราพิมพ์ชิ้นส่วนสำคัญด้วยเครื่องพิมพ์ 3 มิติ (โดยเฉพาะส่วนต่อประสานหน้าแปลนทางออกของกังหันที่ซับซ้อนและพื้นที่เปลี่ยนผ่านของข้อศอก) เพื่อสร้างแบบจำลองทางกายภาพ 1:1

โมเดลนี้จะถูกวางไว้บนรถจริงเพื่อการตรวจสอบ "ก่อนการติดตั้ง" วิศวกรจะตรวจสอบอย่างละเอียด:

• ฟิตเนสกับเต้ารับเทอร์ไบน์
• มีระยะห่างเพียงพอกับตัวถัง เพลาขับ และชิ้นส่วนตัวถังหรือไม่ (โดยเฉพาะอย่างยิ่งเมื่อพิจารณาถึงการเคลื่อนที่แบบไดนามิกของรถระหว่างการขับขี่)
• ไม่ว่ามุมการติดตั้งและตำแหน่งรูโบลต์จะจัดตำแหน่งให้ตรงกันอย่างแม่นยำหรือไม่

4. จิ๊กแม่นยำ - รับประกันความสม่ำเสมอของการผลิตจำนวนมาก

หลังจากตรวจสอบแบบจำลองการพิมพ์ 3 มิติและปรับแต่งการออกแบบแล้ว เราจะเข้าสู่ขั้นตอนการผลิตจิ๊กและอุปกรณ์จับยึด ด้วยจิ๊ก ช่างเชื่อมที่มีประสบการณ์จะใช้อุปกรณ์จับยึดเพื่อเชื่อมผลิตภัณฑ์แต่ละชิ้นอย่างมีประสิทธิภาพและแม่นยำ ทำให้มั่นใจได้ว่าผลิตภัณฑ์แต่ละชิ้นสามารถติดตั้งบนรถ GEN3 ได้อย่างสมบูรณ์แบบ

โปรดอย่าลังเลที่จะติดต่อฉันหากคุณสนใจท่อระบายน้ำรุ่นใหม่ที่พัฒนาขึ้นนี้!
